Vidalama işleminin amacı, tanımlanmış bir tutma kuvveti (ön yükleme kuvveti) uygulamak veya belirli ayarlama veya sökme işlemlerini gerçekleştirmektir.
Tanımlanmış Bir Ön Yükleme Kuvvetinin Uygulanması

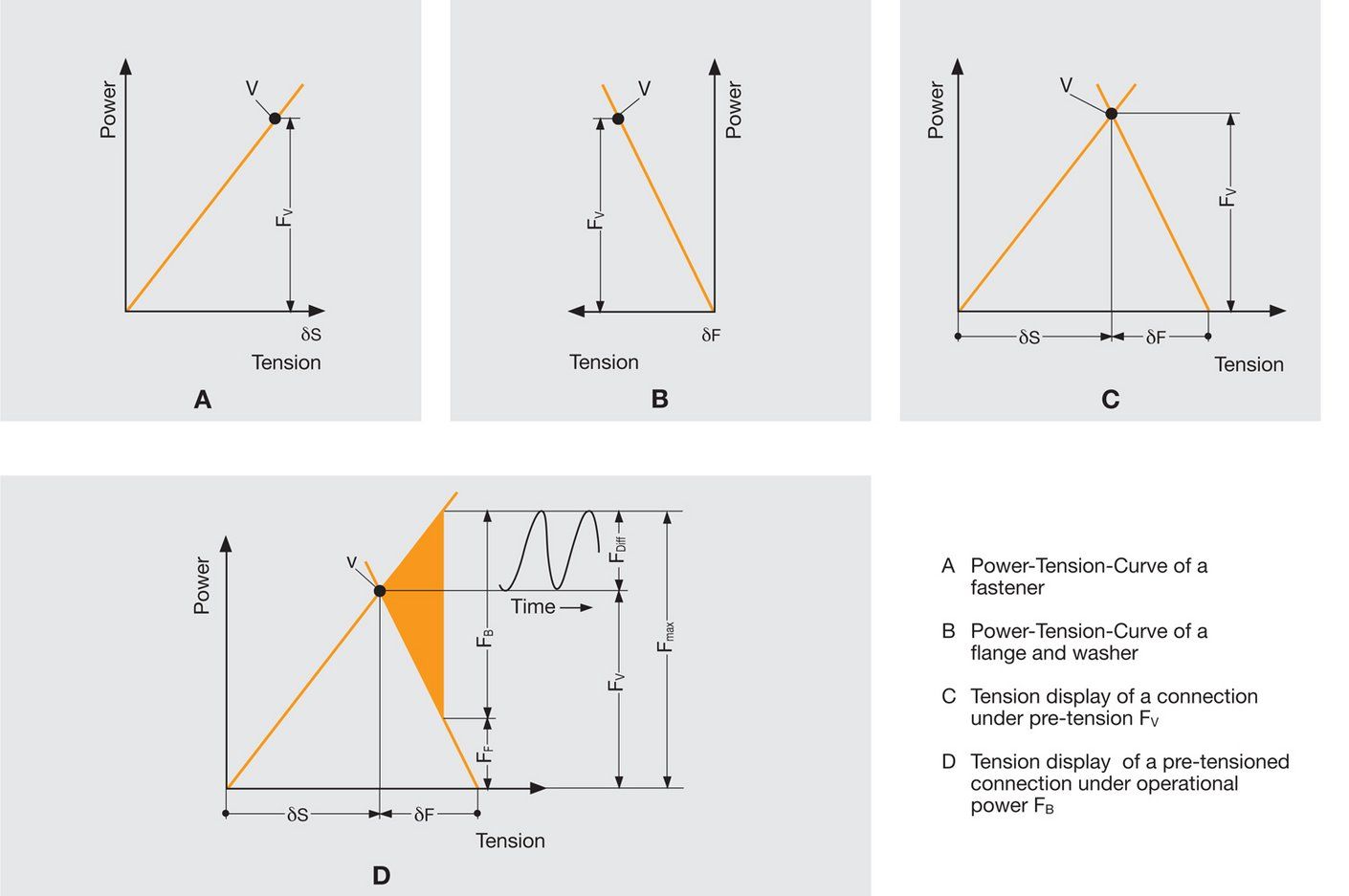

Vidalama montajında en önemli uygulama durumu, tanımlanmış bir ön yükleme kuvvetinin belirlenmesidir. Ön yükleme kuvveti, bir yandan amaçlanan işlevin hala sabit kalması, diğer yandan da vida bağlantısının izin verilen yükü olacak şekilde belirlenmelidir.
En yaygın sorunlar, bir bağlantının oturma koşulları ve elde edilen ön yükleme kuvvetinin montajla ilgili diğer dalgalanmalarıdır.
Seri vida montajı, gerekli ön yükleme kuvvetinin etkili bir şekilde belirlenmesine izin vermez.

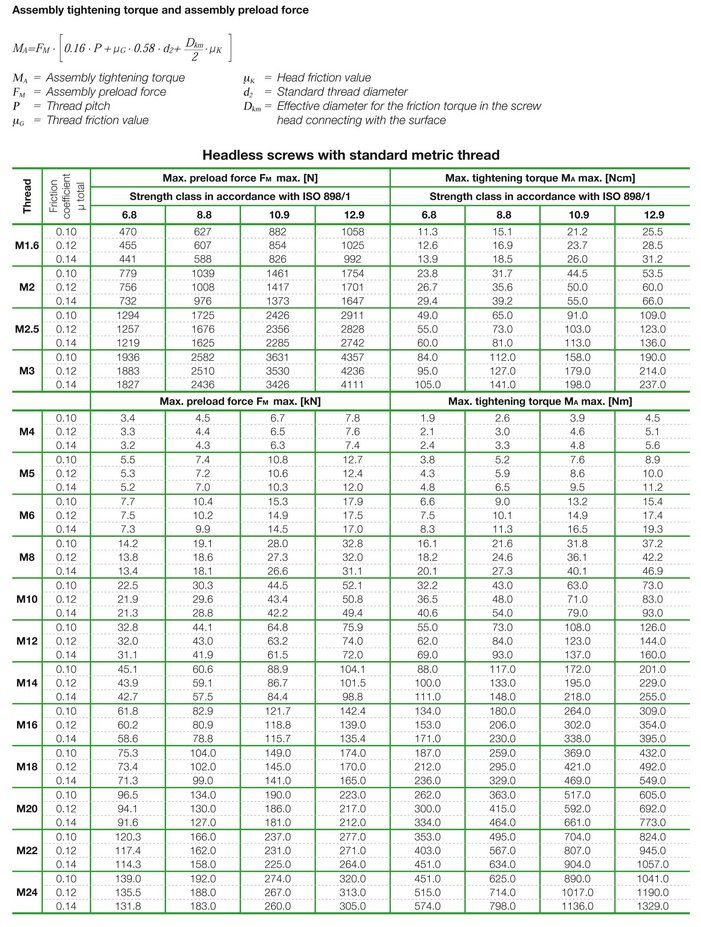

Bu nedenle, alternatif olarak, montaj sürecini kontrol etmek için dolaylı ölçümler kullanılmalıdır. Genellikle bu, vida montajının sıkma torkudur. Gerekli sıkma torku, VDI 2230 formülü kullanılarak ön yükleme kuvvetinden hesaplanabilir.
Ayrıca, açı, vidalama süresi, sürtünme vb. gibi diğer parametreler deneysel olarak belirlenebilir ve bunlar montaj işlemi için kılavuz boyutlar olarak hizmet eder. Referans değerler, aşağıda gösterildiği gibi tablolarda bize sunulmaktadır.
Temel olarak, uzunluk ölçümü kullanılarak ön yükleme kuvvetini belirlemek için ek bir dolaylı ölçüm değeri kullanılabilir. Ancak bu işlemler çok karmaşıktır ve bu nedenle pratikte çok kullanışlı değildir.
Ölçüm boyutlarını belirlemek için tork kullanmak, pratik uygulanabilirliği nedeniyle hala en iyi seçenektir.

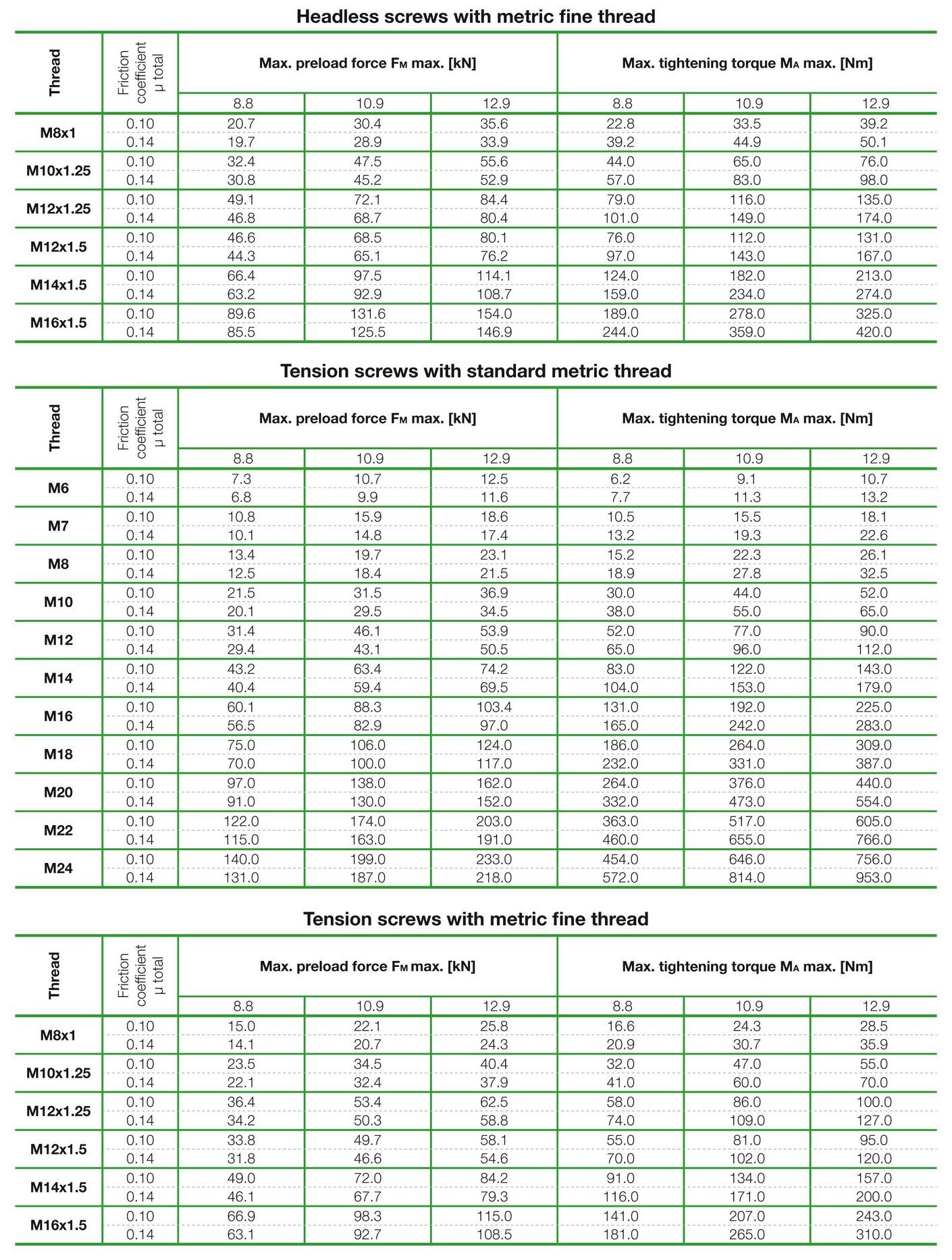

Ön yükleme kuvveti ve sıkma torku için Tablo Değerleri
Ayarlama ve sökme işlemlerinin gerçekleştirilmesi
Bu durumlarda, açıklanan işlem boyutları ya bir uzunluk ölçümü (vidalama veya vidalamadan çıkarma derinliği) ya da bir açı ölçümüdür (dönme sayısı). Bu boyutlar, uygun bir ölçüm sistemi aracılığıyla doğrudan veya zaman içinde dolaylı olarak kaydedilebilir.
Örnek: Terminal konektörlerinin montajı
Sıkıştırma vidası önce önceden tanımlanmış bir torka kadar sıkılır ve daha sonra bir telin daha kolay bağlanmasını sağlamak için belirli bir açıya kadar gevşetilir.
Ek Bilgi: Vidalama Teknolojisinin Temelleri PDF D0080
